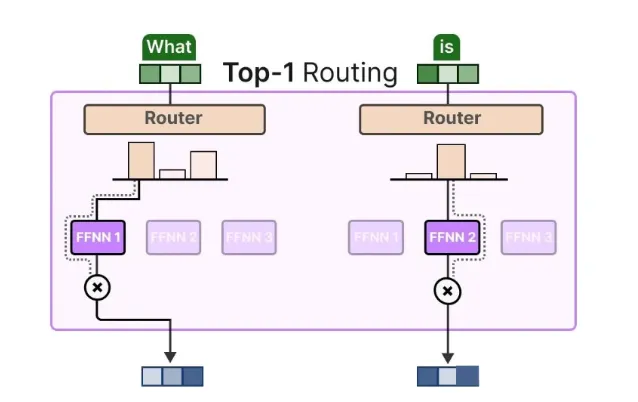

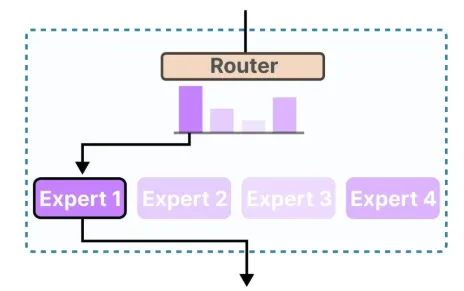

56张图，把MoE讲透了：专家选择、Token路由、Switch Transformer（附完整 PyTorch 代码）

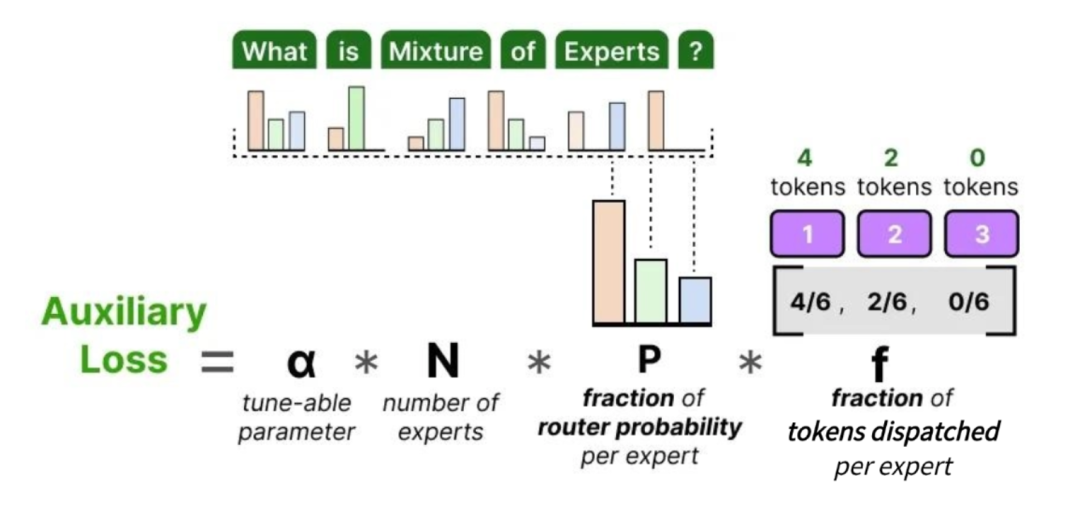

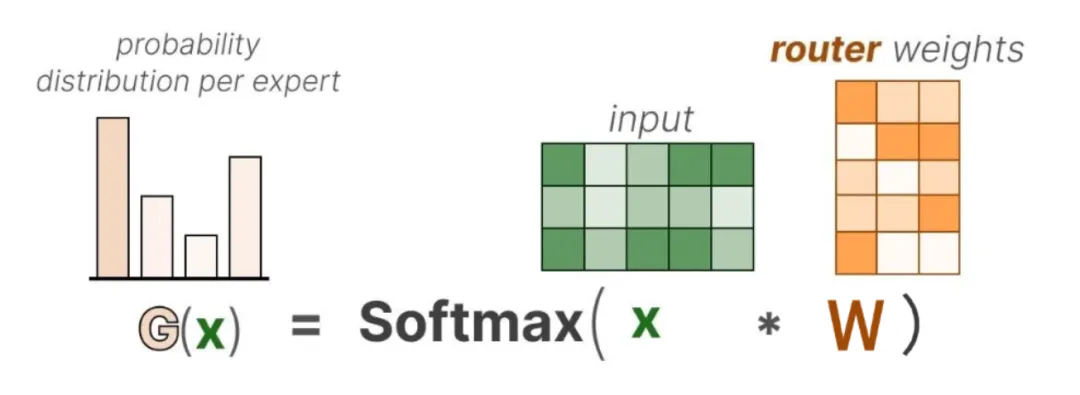

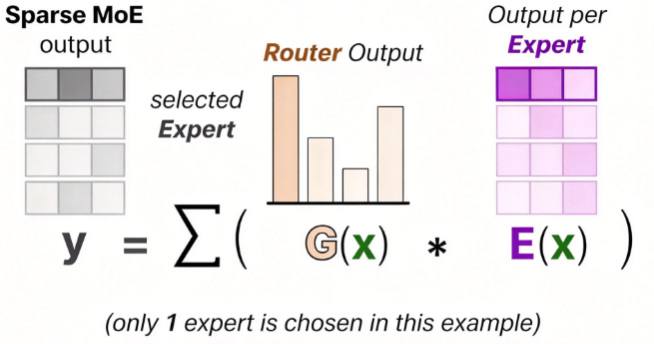

"""混合专家模型（Mixture of Experts, MoE）实现代码参考：https://github.com/jingyaogong/minimind/blob/master/model/model_minimind.py"""import mathimport torchfrom torch import nnfrom transformers.activations import ACT2FNimport torch.nn.functional as Ffrom transformers import PretrainedConfigclass Config(PretrainedConfig):    """MoE模型的配置类，继承自Hugging Face的PretrainedConfig"""    def __init__(            self,            dropout: float = 0.0,            hidden_act: str = 'silu',            hidden_size: int = 512,            intermediate_size: int = None,            num_experts_per_tok: int = 2,            n_routed_experts: int = 4,            n_shared_experts: int = 1,            scoring_func: str = 'softmax',            aux_loss_alpha: float = 0.1,            seq_aux: bool = True,            norm_topk_prob: bool = True,            **kwargs    ):        """        初始化MoE配置        Args:            dropout: Dropout率            hidden_act: 激活函数类型            hidden_size: 隐藏层维度            intermediate_size: 中间层维度，如为None则自动计算            num_experts_per_tok: 每个token选择的专家数量            n_routed_experts: 总的专家数量            n_shared_experts: 共享专家数量            scoring_func: 评分函数类型，默认为'softmax'            aux_loss_alpha: 辅助损失的alpha参数            seq_aux: 是否在序列级别计算辅助损失            norm_topk_prob: 是否标准化top-k概率        """        super().__init__(**kwargs)        self.dropout = dropout        self.hidden_act = hidden_act        self.hidden_size = hidden_size        self.intermediate_size = intermediate_size        self.num_experts_per_tok = num_experts_per_tok            self.n_routed_experts = n_routed_experts                  self.n_shared_experts = n_shared_experts                  self.scoring_func = scoring_func                          self.aux_loss_alpha = aux_loss_alpha                      self.seq_aux = seq_aux                                    self.norm_topk_prob = norm_topk_prob              class FeedForward(nn.Module):    """前馈神经网络模块"""    def __init__(self, config: Config):        super().__init__()        # 如果未指定中间层维度，则自动计算（基于隐藏层维度的8/3倍）        if config.intermediate_size is None:            intermediate_size = int(config.hidden_size * 8 / 3)            # 将中间层维度对齐到64的倍数，优化内存访问            config.intermediate_size = 64 * ((intermediate_size + 64 - 1) // 64)        # 定义网络层        self.gate_proj = nn.Linear(config.hidden_size, config.intermediate_size, bias=False)        self.down_proj = nn.Linear(config.intermediate_size, config.hidden_size, bias=False)        self.up_proj = nn.Linear(config.hidden_size, config.intermediate_size, bias=False)        self.dropout = nn.Dropout(config.dropout)        self.act_fn = ACT2FN[config.hidden_act]  # 激活函数    def forward(self, x):        # 使用门控激活机制：gate_proj(x) * up_proj(x)        return self.dropout(self.down_proj(self.act_fn(self.gate_proj(x)) * self.up_proj(x)))class MoEGate(nn.Module):    """MoE门控机制，负责专家选择和权重分配"""    def __init__(self, config: Config):        super().__init__()        self.config = config        self.top_k = config.num_experts_per_tok          self.n_routed_experts = config.n_routed_experts          self.scoring_func = config.scoring_func          self.alpha = config.aux_loss_alpha               self.seq_aux = config.seq_aux                   self.norm_topk_prob = config.norm_topk_prob          self.gating_dim = config.hidden_size                 self.weight = nn.Parameter(torch.empty((self.n_routed_experts, self.gating_dim)))        self.reset_parameters()    def reset_parameters(self) -> None:        """使用Kaiming均匀分布初始化权重参数"""        import torch.nn.init as init        init.kaiming_uniform_(self.weight, a=math.sqrt(5))    def forward(self, hidden_states):        """        Args:            hidden_states: 输入隐藏状态          Returns:            topk_idx: 选择的专家索引            topk_weight: 专家权重            aux_loss: 辅助损失        """        # 获取输入形状        bsz, seq_len, h = hidden_states.shape        # 展平输入：(batch_size * seq_len, hidden_size)        hidden_states = hidden_states.view(-1, h)        # 计算专家得分：每个token对每个专家的偏好分数        logits = F.linear(hidden_states, self.weight, None)        # 使用softmax将得分转换为概率分布        if self.scoring_func == 'softmax':            scores = logits.softmax(dim=-1)        else:            raise NotImplementedError(f'insupportable scoring function for MoE gating: {self.scoring_func}')        # 选择top-k专家和对应的权重        topk_weight, topk_idx = torch.topk(scores, k=self.top_k, dim=-1, sorted=False)        # 如果选择多个专家且需要标准化概率，则进行归一化        if self.top_k > 1 and self.norm_topk_prob:            denominator = topk_weight.sum(dim=-1, keepdim=True) + 1e-20  # 避免除零            topk_weight = topk_weight / denominator        # 计算辅助损失（仅在训练时且alpha>0时计算）        if self.training and self.alpha > 0.0:            scores_for_aux = scores            aux_topk = self.top_k            topk_idx_for_aux_loss = topk_idx.view(bsz, -1)            if self.seq_aux:                # 序列级别的辅助损失计算                scores_for_seq_aux = scores_for_aux.view(bsz, seq_len, -1)                ce = torch.zeros(bsz, self.n_routed_experts, device=hidden_states.device)                ce.scatter_add_(1, topk_idx_for_aux_loss,                                torch.ones(bsz, seq_len * aux_topk, device=hidden_states.device)).div_(                    seq_len * aux_topk / self.n_routed_experts)                aux_loss = (ce * scores_for_seq_aux.mean(dim=1)).sum(dim=1).mean() * self.alpha            else:                # token级别的辅助损失计算                mask_ce = F.one_hot(topk_idx_for_aux_loss.view(-1), num_classes=self.n_routed_experts)                ce = mask_ce.float().mean(0)                Pi = scores_for_aux.mean(0)                fi = ce * self.n_routed_experts                aux_loss = (Pi * fi).sum() * self.alpha        else:            aux_loss = 0        return topk_idx, topk_weight, aux_lossclass MOEFeedForward(nn.Module):    def __init__(self, config: Config):        super().__init__()        self.config = config        # 创建专家网络列表        self.experts = nn.ModuleList([            FeedForward(config)            for _ in range(config.n_routed_experts)        ])        # 创建门控模块        self.gate = MoEGate(config)        # 如果配置了共享专家，则创建共享专家网络        if config.n_shared_experts > 0:            self.shared_experts = nn.ModuleList([                FeedForward(config)                for _ in range(config.n_shared_experts)            ])    def forward(self, x):        identity = x  # 保存原始输入用于残差连接        orig_shape = x.shape        bsz, seq_len, _ = x.shape        # 使用门控机制选择专家        topk_idx, topk_weight, aux_loss = self.gate(x)        x = x.view(-1, x.shape[-1])        flat_topk_idx = topk_idx.view(-1)        # 训练和推理使用不同的处理策略        if self.training:            # 训练模式：为每个token复制输入，分别处理            x = x.repeat_interleave(self.config.num_experts_per_tok, dim=0)            y = torch.empty_like(x, dtype=torch.float16)            # 对每个专家处理其负责的token            for i, expert in enumerate(self.experts):                y[flat_topk_idx == i] = expert(x[flat_topk_idx == i]).to(y.dtype)  # 确保类型一致            # 加权合并专家输出            y = (y.view(*topk_weight.shape, -1) * topk_weight.unsqueeze(-1)).sum(dim=1)            y = y.view(*orig_shape)        else:            # 推理模式：使用优化的推理方法            y = self.moe_infer(x, flat_topk_idx, topk_weight.view(-1, 1)).view(*orig_shape)        # 如果配置了共享专家，则添加共享专家的输出        if self.config.n_shared_experts > 0:            for expert in self.shared_experts:                y = y + expert(identity)        # 保存辅助损失用于反向传播        self.aux_loss = aux_loss        return y    @torch.no_grad()    def moe_infer(self, x, flat_expert_indices, flat_expert_weights):        expert_cache = torch.zeros_like(x)        # 对专家索引进行排序，便于批量处理        idxs = flat_expert_indices.argsort()        # 计算每个专家处理的token数量        tokens_per_expert = flat_expert_indices.bincount().cpu().numpy().cumsum(0)        # 计算对应的token索引        token_idxs = idxs // self.config.num_experts_per_tok        # 对每个专家批量处理其负责的token        for i, end_idx in enumerate(tokens_per_expert):            start_idx = 0 if i == 0 else tokens_per_expert[i - 1]            if start_idx == end_idx:                continue            expert = self.experts[i]            exp_token_idx = token_idxs[start_idx:end_idx]            expert_tokens = x[exp_token_idx]            # 专家处理并加权            expert_out = expert(expert_tokens).to(expert_cache.dtype)            expert_out.mul_(flat_expert_weights[idxs[start_idx:end_idx]])            # 将结果累加到缓存中            expert_cache.scatter_add_(0, exp_token_idx.view(-1, 1).repeat(1, x.shape[-1]), expert_out)        return expert_cache
