为了将算法知识真正转化为解决问题的能力，我们开设了《算法详解》专栏。每一期都会拆解一个经典算法，不只讲公式，更希望把它为什么出现、真正解决什么，以及放进实际系统以后会遇到哪些问题讲清楚。
这一期，我们来讲一个在自动驾驶、机器人、无人机、SLAM 和目标跟踪里都绕不开的算法：
卡尔曼滤波（Kalman Filter）。
很多人第一次接触它，会把它理解成一种“让数据变平滑”的滤波方法。
但卡尔曼滤波真正有意思的问题其实是：
当模型预测和传感器测量都不完全可信时，我们到底应该相信谁？
假设一辆汽车正在向前行驶，我们想知道它现在位于道路上的什么位置。
最直接的方法当然是看 GPS。
但 GPS 并不会每次都准确落在真实位置上。车辆明明平稳向前，它给出的位置却可能一会儿偏前，一会儿偏后。
好在汽车还有另一条信息。
假设上一时刻，我们知道车辆位于 90 m，并且正在以大约 10 m/s 的速度前进。那么 1 秒以后，即使 GPS 暂时没有更新，也可以根据运动模型预测：
车辆现在大约应该在 100 m。
于是对于同一个位置，我们有了两种来源的信息：
一种来自模型预测，另一种来自传感器测量。
麻烦也随之而来。
假设下一时刻，模型预测车辆位于 110 m，GPS 却告诉我们：
108 m。
到底哪个是真的？
直接相信 GPS 不一定对，因为 GPS 本身有噪声；直接相信模型也不一定对，因为车辆可能已经减速、轮胎可能打滑，之前估计的速度本身也可能存在误差。
于是问题变成：
预测不完全可信，测量也不完全可信，怎么利用两边的信息得到更合理的状态？
卡尔曼滤波解决的正是这件事。
这里的“状态”也不一定只是位置。
对于汽车，可以同时估计位置和速度；对于无人机，还可能包括三维位置、速度和姿态；机器人系统甚至会把 IMU bias 等内部变量一起放进状态里。
所以卡尔曼滤波真正回答的不是：
传感器刚刚测到了什么？
而是：
综合目前掌握的全部信息以后，系统现在最可能处于什么状态？
这就是状态估计（State Estimation）。
图1 | 卡尔曼滤波会随着目标不断运动，持续利用新的带噪测量修正自己的状态估计。图中真正值得关注的不只是估计值本身，还有估计结果周围不断变化的不确定范围。©【深蓝AI】编译
继续刚才的例子。
模型说 110 m，GPS 说 108 m。
最简单的办法当然是取平均：
109 m。
但这实际上默认了一个前提：
模型和 GPS 一样可靠。
现实中通常不是这样。
如果车辆正在开阔道路上，GPS 信号很好，而模型已经很久没有得到准确观测修正，那么这一次应该更多相信 GPS。
反过来，如果汽车正在高楼密集区域，GPS 突然开始乱跳，而短时间内车辆运动非常稳定，我们又应该更多相信模型。
所以真正的问题并不是：
110 和 108 怎么平均？
而是：
这两个答案分别有多可信？
这就引出了卡尔曼滤波里非常重要的一个概念：
Kalman Gain，卡尔曼增益。
可以把它理解成一个不断变化的“信任旋钮”。
旋钮一边是模型预测，另一边是传感器测量。
如果当前预测已经很不确定，而传感器很可靠，就把结果明显拉向测量；如果模型预测很稳定，而当前传感器很吵，就只接受一小部分测量修正。
所以即使每一次面对的都是“预测 110 m、测量 108 m”，最终得到的结果也不一定相同。
因为卡尔曼滤波关心的不只是两个数字，还关心：
这两个数字背后的不确定性。
预测和测量之间的差，在卡尔曼滤波里通常被称为 Innovation，也就是“新息”。
模型预测 110 m，GPS 测到 108 m，这次测量相当于告诉系统：
你刚才可能往前估多了。
至于这 2 m 到底应该纠回来多少，则取决于这次测量到底值不值得信。

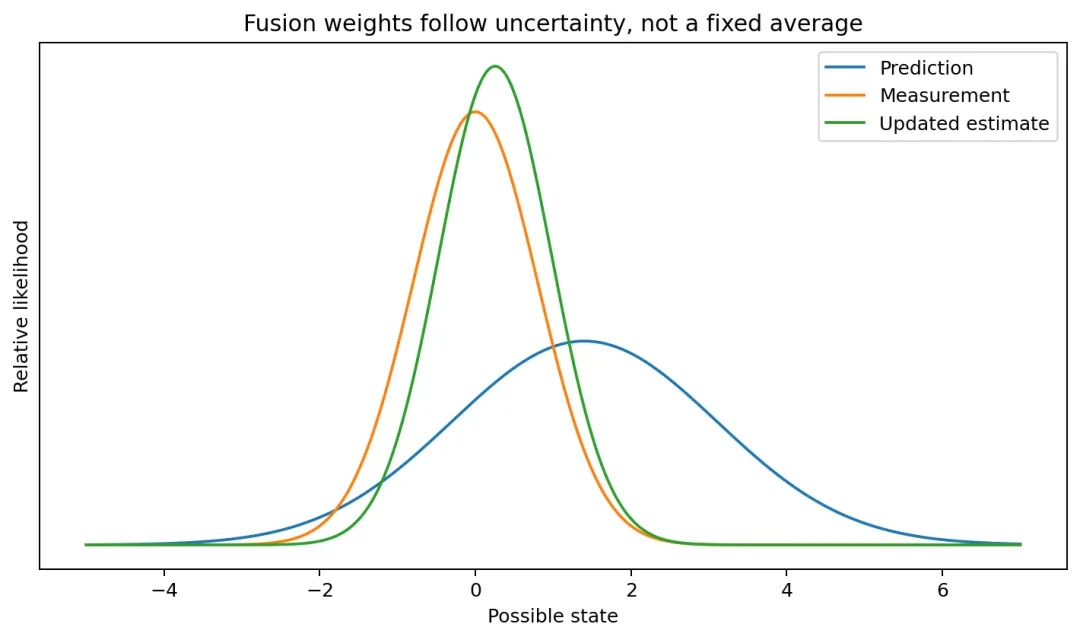

图2 | 模型预测和传感器测量都不是一个绝对准确的点，而是各自带着不确定范围。卡尔曼滤波根据两边的不确定程度进行融合，结果通常会更多靠近更可信的一侧，而不是机械地落在两者正中间。©【深蓝AI】编译
这也解释了一个很常见的误解：
卡尔曼滤波并不等于低通滤波或者滑动平均。
普通平滑方法同样可以让一条抖动的曲线变漂亮。
但平滑并不意味着估计更加准确。
例如汽车突然开始刹车，如果还在不断平均过去的位置，结果可能非常顺，却明显滞后于车辆真实运动。
卡尔曼滤波真正想做的并不是“把线修平”，而是：
利用模型和测量，尽可能合理地估计真实状态。
平滑很多时候只是结果，而不是目的。
很多人第一次真正被卡尔曼滤波劝退，就是从 P、Q、R 开始。
三个字母，再配上几个矩阵，算法一下子从一个挺直观的问题变成了线性代数。
其实先不用看公式。
可以先记住三句话：
P：我对当前状态估计有多没底。
Q：我的运动模型有多不靠谱。
R：传感器的测量有多不靠谱。
P：我对当前答案有多确定？
假设滤波器现在告诉我们：
车辆位于 110 m。
P 进一步描述的是：
我对这个 110 m 到底有多大把握？
如果系统刚启动，连初始位置都不是特别清楚，那么自然比较没底。
随着越来越多的信息进入，状态估计逐渐稳定，我们可能越来越确信自己的结果。
但如果汽车进入隧道，GPS 消失，只能依靠模型不断预测，情况又会反过来。
预测 1 秒，问题可能不大。
连续预测 30 秒呢？
轮胎打滑、速度偏差和模型误差都可能不断积累。
所以卡尔曼滤波不仅把状态向未来传播，也会把对状态的不确定性一起传播。
Q：我有多敢相信自己的模型？
假设运动模型认为汽车短时间内会保持当前速度。
现实里，驾驶员可能突然刹车，车辆可能转弯，轮胎也可能打滑。
这些模型没有完整描述出来的变化，都意味着真实系统有可能偏离预测。
Q 描述的就是这部分过程噪声。
直观地说：
Q 越小，滤波器越相信自己的模型；Q 越大，它越愿意承认真实世界可能突然“不按模型走”。
如果 Q 设置得过小，车辆明明已经减速，滤波结果却可能迟迟跟不上。
因为系统还在坚持：
我的模型应该没问题，可能只是传感器在抖。
R：这个传感器到底有多靠谱？
R 描述的是测量噪声。
GPS、摄像头、雷达、IMU 给出的数字都不是绝对准确的。
如果 R 很小，相当于告诉滤波器：
这个传感器很准，多听它的。
R 很大，则相当于说：
这次测量比较吵，不要轻易被它带跑。
因此 Q 和 R 之间实际上存在一个非常直观的关系：
模型不可信、传感器可信，就更多依赖测量；
模型可信、传感器噪声大，就更多依赖预测。
Kalman Gain 就是在当前的不确定性条件下，计算这一轮到底应该信谁多少。
这也让卡尔曼滤波的调参变得更容易理解。
估计结果跟着传感器一起乱抖？
可能是对测量过于信任。
真实运动已经明显发生变化，估计结果却慢吞吞地跟不上？
可能是模型被赋予了过高的信任。
没有测量很长时间以后，系统仍然对自己的预测异常“自信”？
那就需要检查预测过程中不确定性的增长是否合理。
真正有用的不是死记 Q、R 应该填什么数字，而是看到系统行为以后，知道应该往哪里排查。
理解了前面的内容，完整流程反而非常简单。
卡尔曼滤波不断重复两件事：
预测，然后更新。
假设系统已经估计出汽车位于 100 m，并且正在以约 10 m/s 的速度前进。
1 秒以后，即使新的 GPS 还没有到，我们也可以先根据模型预测：
车辆大约应该到达 110 m。
这是 Prediction。
因为这次结果来自模型推算，而不是直接测量，对状态的不确定性也会随之变化。
随后 GPS 给出新的位置：
108 m。
系统比较预测和测量之间的差异，再结合当前模型和 GPS 各自的不确定性，决定应该修正多少。
这是 Update。
更新之后，不只是位置改变了，对这个位置的“信心”也会一起变化。
然后下一轮继续：
预测 → 测量 → 修正 → 再预测。
不断循环。

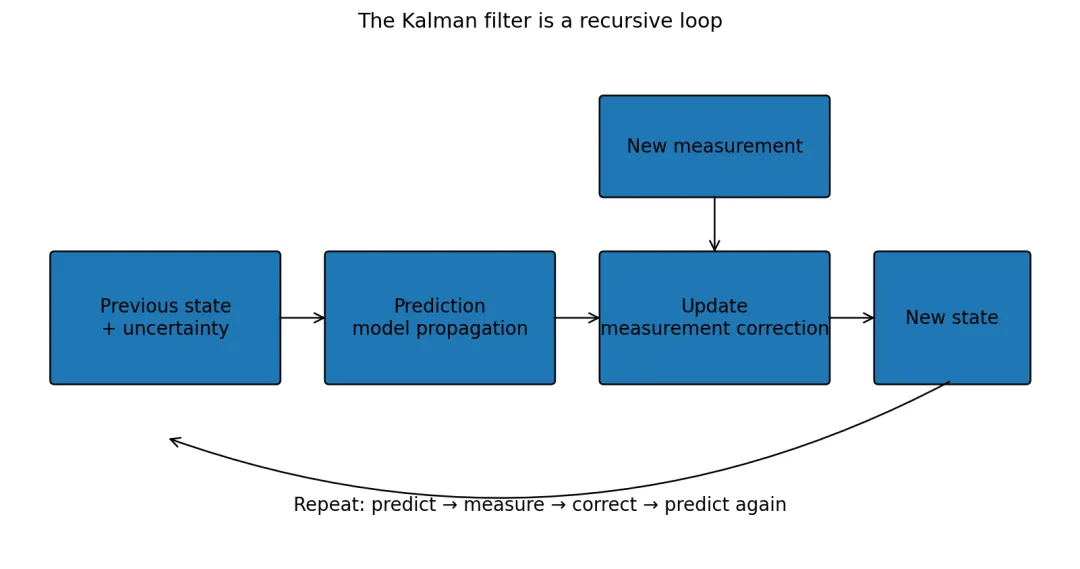

图3 | 卡尔曼滤波本质上是一个持续运行的闭环：上一时刻的状态经过模型向前预测，再利用当前测量进行修正；新的状态和不确定性随后进入下一轮预测。©【深蓝AI】编译
所以如果暂时把所有矩阵公式都拿掉，卡尔曼滤波其实可以压缩成几句话：
我先根据之前的信息猜一下现在在哪里；
再看看新的传感器测到了什么；
判断两边各自有多靠谱；
最后修正状态，以及对这个状态的信心。
那些看起来复杂的公式，只是在位置、速度、姿态等多维状态里，把这几件事精确算出来。
到这里还有一个现实问题。
前面的汽车一直在做最简单的直线运动。
但真实机器人显然没有这么规整。
汽车会转弯，无人机会改变姿态，机器人同时存在平移和旋转，传感器观测和系统状态之间的关系也可能是非线性的。
而最基础的 Kalman Filter 使用的是线性状态转移和测量模型。
于是机器人里经常出现另一个名字：
Extended Kalman Filter，扩展卡尔曼滤波，EKF。
EKF 并没有推翻前面的逻辑。
它依然是：
预测，然后根据测量更新。
P、Q、R 和 Kalman Gain 也依旧存在。
真正“扩展”的地方，是让这套方法可以处理非线性模型。
可以粗略理解成：
虽然整个系统是弯的，但在当前位置附近截取很小的一段，可以先把它近似成直的。
然后继续沿用 Kalman Filter 的预测和更新框架。
数学上，这一步通常需要使用 Jacobian 描述非线性模型在当前位置附近的变化。
如果系统非线性非常强，局部线性近似又可能不够理想，因此后来还有 UKF 等其他变体。
不过从整个家族的思想来看，最核心的一件事始终没有变化：
先预测，再用新的观测不断纠正预测。
现在把卡尔曼滤波真正放进一辆车或者移动机器人里。
假设机器人同时拥有：
GPS、IMU 和轮速计。
三种传感器观察的是同一个机器人，却各有所长，也各有自己的问题。
GPS 能够提供全球位置参考，但在建筑物遮挡、隧道等环境里可能明显恶化。
轮速计能够连续反映车辆运动，但轮胎打滑、轮径误差都会导致长期累计误差。
IMU 更新频率高，可以快速测量角速度和加速度，但噪声和 bias 经过积分以后，同样会不断累积。
所以真正的“传感器融合”不是：
三个传感器的数字放在一起求平均。
一种典型做法，是先维护一个共同状态，例如机器人的位置、速度和姿态。
IMU 和轮速数据不断帮助系统向前预测。
新的 GPS 位置到来以后，再利用它对长期漂移进行修正。
这些观测甚至不必同时到达。
谁有新的信息，谁就在对应时刻参与一次状态更新。

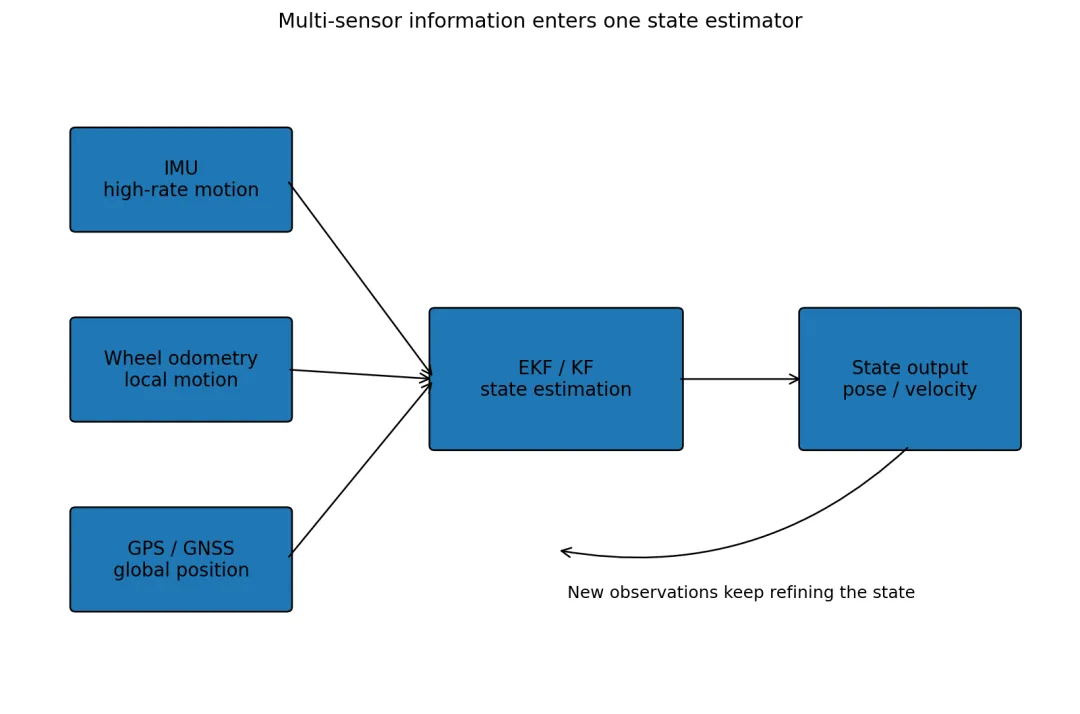

图4 | 一个典型的多传感器状态估计系统。IMU 可以高频提供运动信息，GPS/GNSS 提供全局位置约束，轮速计补充局部运动信息，EKF 则把不同频率、不同噪声特性的观测统一到同一个状态估计过程中。©【深蓝AI】编译
这也是为什么某一个传感器暂时失效，并不意味着整个定位系统立即失效。
GPS 短时消失时，系统仍然可以根据其他运动信息继续预测。
GPS 重新出现以后，再利用新的测量纠正累计漂移。
这时候卡尔曼滤波真正发挥的价值，并不是“找出最好的一个传感器”，而是：
让多个都不完美的信息源彼此补偿。
卡尔曼滤波的数学推导很漂亮，但真正把它放到机器人上以后，问题往往才刚刚开始。
初始化
滤波器启动时，不仅需要一个初始状态，还需要告诉系统：
你对这个初始状态有多确定？
如果机器人明明不知道自己精确在哪里，却给了一个非常“自信”的错误初始值，那么后面的真实测量出现以后，滤波器反而可能不愿意快速修正自己。
一个错误但极度自信的答案，有时候比一个粗糙但诚实的不确定答案更麻烦。
时间戳
IMU、GPS、相机的频率和延迟通常不同。
卡尔曼滤波的预测又和时间直接相关。
如果拿一条已经过时的测量去修正当前状态，即使所有公式都完全正确，最后也可能得到错误结果。
所以真正的多传感器融合系统，往往还必须处理：
时间同步、延迟和坐标系转换。
异常值
GPS 平时可能只偏一两米，但偶尔也可能突然跳出去几十米。
卡尔曼滤波并不会天然知道：
这一帧 GPS 坏了。
如果仍然把它当成一次普通测量，就可能直接把状态估计拉走。
因此工程系统通常还会根据 Innovation 等信息判断观测是否离谱，对异常测量进行拒绝或者降权。
“看起来很平滑”不等于“估计得准”
这是最容易踩的坑。
把系统调得更加相信模型，轨迹可能立刻变得非常漂亮：
不抖了，也更顺了。
但真实车辆已经转弯，估计还慢半拍；真实目标突然加速，模型却仍然坚持原来的运动趋势。
所以评价一个状态估计器，不能只看曲线是不是足够顺。
还要看：
它离真实状态到底有多远？
真实运动发生变化时能不能及时跟上？
传感器短时失效以后能不能恢复？

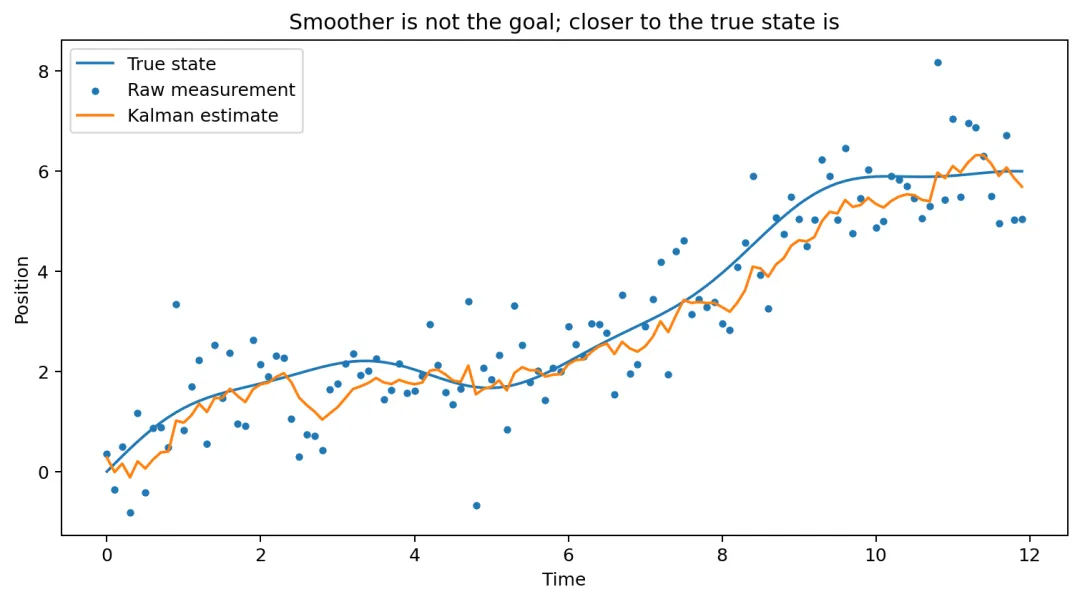

图5 | 原始测量会围绕真实状态明显波动，而卡尔曼滤波通过运动预测和连续观测进行修正。判断滤波效果时，不能只看结果是否更加平滑，更重要的是估计是否真正靠近真实状态。©【深蓝AI】编译
回到最开始的问题。
模型预测车辆在 110 m。
GPS 测量车辆在 108 m。
车辆到底在哪里？
卡尔曼滤波不会机械地回答：
109 m。
它反而会继续问：
模型有多可靠？
GPS 有多可靠？
当前状态估计本身有多确定？
不同的答案，会得到不同的融合结果。
这也正是卡尔曼滤波真正值得理解的地方。
它不是简单把两个“不准确的数字”，平均成一个“更准确的数字”。
真正的核心是：
在不完美的信息里持续估计系统状态，并且始终记得，这个答案本身也存在不确定性。
真实世界里的机器人永远看不到一个完全无噪声的世界。
传感器会错，模型会错，预测会漂。
真正重要的，并不是寻找一个永远正确的信息源。
而是知道：
当手里的信息都不完美时，应该怎样合理地相信它们。
这就是卡尔曼滤波。
参考资料
1. R. E. Kalman, A New Approach to Linear Filtering and Prediction Problems, 1960.
2. Greg Welch, Gary Bishop, An Introduction to the Kalman Filter.
3. MathWorks, Linear Kalman Filters.
4. ROS robot_localization Documentation.
